C'z Kit TW-172D

FM Stereo Transmitter Kit

This is a small FM Stereo transmitter using New Japan Radio NJM-2035D Stereo Modulator IC. Circuit board is in high quality, building can be done smoothly, operation is stable and its audio quality is fine. Its designed frequency range was 76 to 86MHz; modified in order to tune to 88MHz and above, so that US version novelty FM pocket radio could be used. Stereo multiplexer & pilot signal circuit lacks filters; causing slight hissing noise.

7 years has passed after the assembly, a 19kHz bandpass filter was added which successfully eliminated multiplexer noise.


あ、これもいいなあ

    車載用ベビーモニタ兼ハンドヘルドトランシーバ音声強化用としてFMワイヤレスマイクキットを作ろうと思い、 秋葉原で ワンダーキットFW-208A を買い求めました。 その直後、別のステレオFMトランスミッタキットを見たところ、こちらは電源電圧3Vで動作。 マイクロホンは付属していないけれど、これも便利かもと思い、買い足してしまいました。

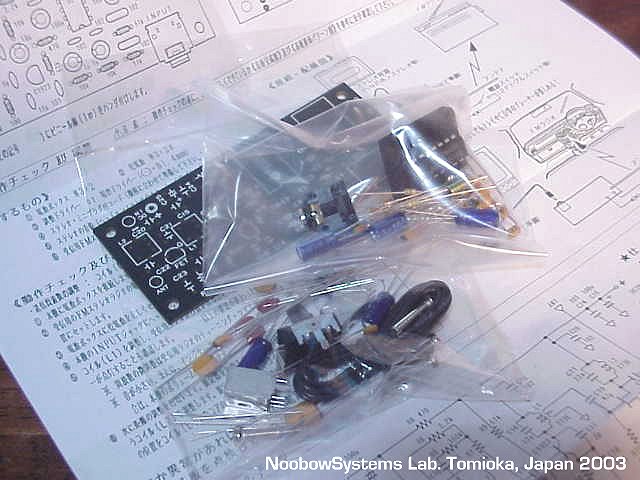

    エスケイ電子 シーズ キット TW-172Dは、定番のステレオモジュレータICである新日本無線のNJM2035Dを使用したFMステレオ送信機キットです。 良質なマニュアルとプリント基板、すべての部品のセット。 電池ボックスやケースはなく、ビルダーが思い思いのものを用意します。

2003-05-31 C'z Kit TW-172D 購入 2500円


    完成したFW-208Aは要求を十分に満足し、当初の予定通り車載することにしました。 ので、ステレオ送信機であるエスケイ電子 シーズキットTW-172Dは、 調子がいいならラボ内のプライベートFM放送局として使用することにします。 さあて、どんな具合かな。





組み立てよう

    購入から4か月経過、育児と仕事でへとへとの中、しばしキット製作で楽しみましょう。

    オンボードで実装されたステレオミニジャックからの信号は、 オンボードのボリュームコントロールでレベル調整されたあとプリエンファシスされ、 ステレオ モジュレータIC NJM2035Dに入ります。 副搬送波は38kHzの水晶発振。 主搬送波は2SC1923で発振されます。 発振周波数はこのトランジスタのコレクタに入ったLC同調回路の発振コイルを調整することにより決定します。 発振トランジスタのベースには、モジュレータから取り出されたステレオ コンポジット信号が入り、搬送波を周波数変調します。

    発振コイルの2次側から取り出されたFM信号は、ついで2SK192A FETで増幅され、リード線アンテナに送られます。

    プリント基板は専用の黒色片面基板で、半田面はレジストつき。 シルク印刷もクリアです。 半田付け作業性は良好で、気分よく組み立てを楽しめました。 基板の4隅には取り付け用の穴が開いていますが、ここに使うためのビス、ナットおよびスペーサが付属しており、大変好感が持てました。

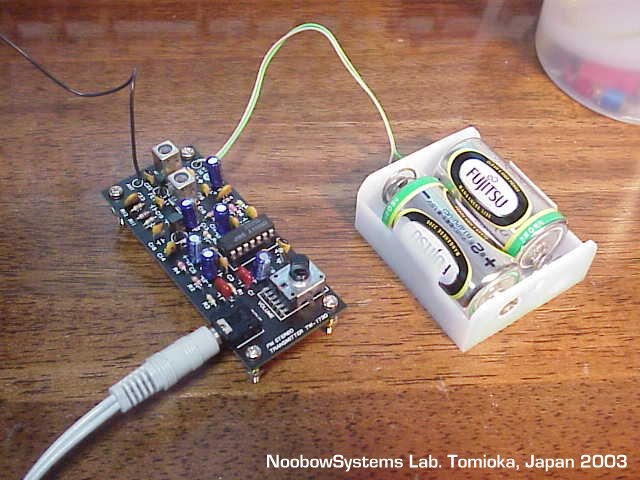

    乾電池2本の電池ボックスを接続し電池を入れると、キットはすぐに動作を開始しました。 音質・安定性とも良好で、素性はたいへんよさそうです。

2003-10-12 組み立て 動作開始


Before assemble

テストラン

    発振コイルを調整してみると、キャリア周波数はあまり高くならないことが判りました。 調整可能な上限は87MHz程度です。 マニュアルには送信周波数範囲は76MHz〜86MHzまでと記載されていますから、設計値通りの結果です。 が、私は米国仕様の真空管FMラジオやノベルティポケットラジオも使いたいので、88MHz以上にセットできないと困ります。

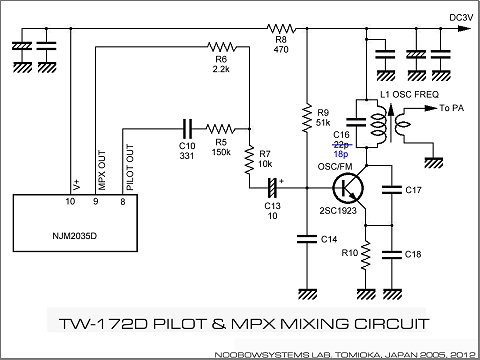

    搬送波周波数は、発振コイルと、それに並列に入った22pFのキャパシタで決定されます。 そこでこの22pFを小さくしてみることにしました。 まず10pFを使用してみると、これは小さすぎ。 つぎに18pFを試してみると、具合よく88〜90MHz台への調整が可能となりました。 キャパシタを小さくすると変調入力はより小さくて済むようで、音声レベルの再調整が必要でした。 ラボはいつもひどくとっ散らかっているので、小さな容量のキャパシタの在庫がすぐに見つからず、この18pFは100円FMラジオから取り出して使いました。

     翌日、ラボのあちこちから15pFのセラミックキャパシタが見つかりました。 やはり普段の整理整頓は重要だなあ。 で、見つかった15pFをバッファアンプ出力同調回路の22pFの代わりに取り付けました。

    電源は自転車ヘッドランプ用として使用し消耗した後の単2アルカリ電池2本ですでに10日間以上連続動作しており、かなり経済的。 NJM2035D自体は電源電圧わずか1Vから動作します。 電源電圧が1.8Vまで落ちたらさすがに送信出力は弱まってきましたが、それでも当初からの周波数変動は100kHz程度。 1.6Vでは隣の部屋でも電界強度不足になってきましたが、周波数はほぼ動かず、音質に変化はありません。

Testing TW-172D


実用化への課題

    本機には電源電圧安定化回路は全くありません。 搬送周波数発振段の電源電圧は供給電圧そのまま。 このことを考えると発振周波数はけっこう安定だと思います。 他の機器で使えなくなった電池を入れ替えつつ数ヶ月動作させてみたところでは、 搬送波周波数が0.2MHzほど上がってしまいました。 おそらく季節による室温の変化の影響だと思います。 NJM2035Dは電源電圧の上限が3Vとちょっと程度ですから、過大電圧からICを保護する目的でも定電圧回路を入れるのがよさそう。 消費電力は悪化するでしょうが、今回の目的からは良しとします。

    音質は良好ですが、音楽用としてみた場合にはバックグラウンド ノイズが無視できないレベルです。 ポケット ラジオのスピーカで小さな音で聴く限りはまったく気になりませんが、 ヘッドフォンを使ってきちんと聴くと、ピューッといったノイズが常時出ていることに気がつきます。 受信側のFMチューナをモノラル動作にするとノイズは消えますから、これはステレオ変調に起因するものだろうと思われます。

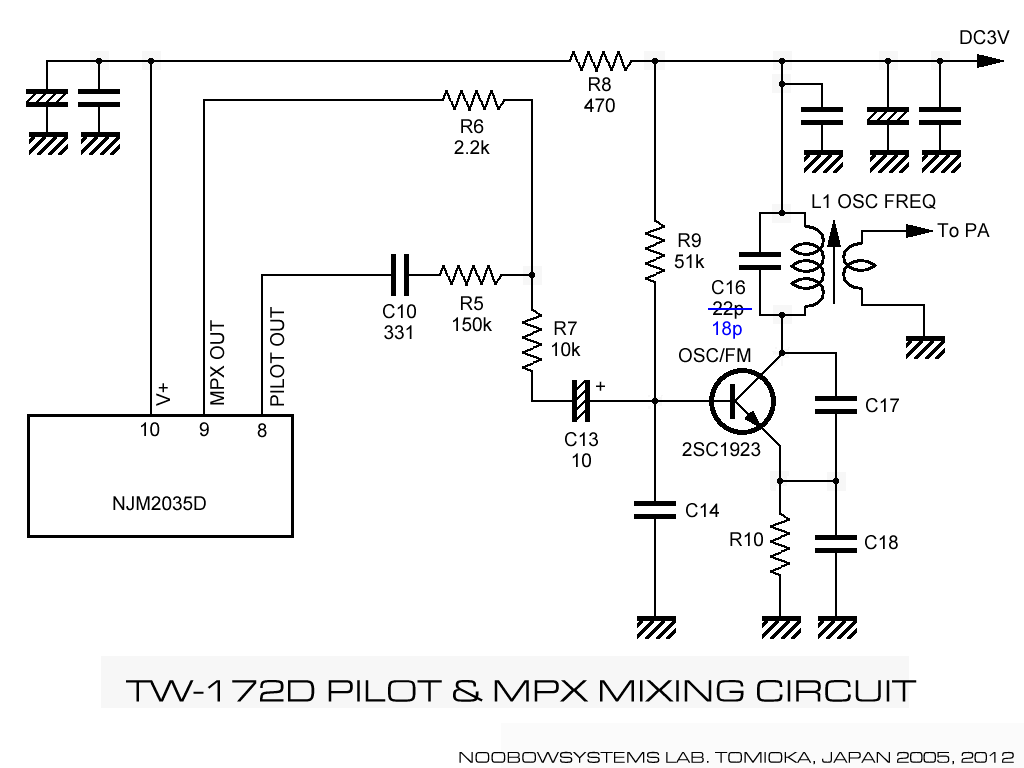

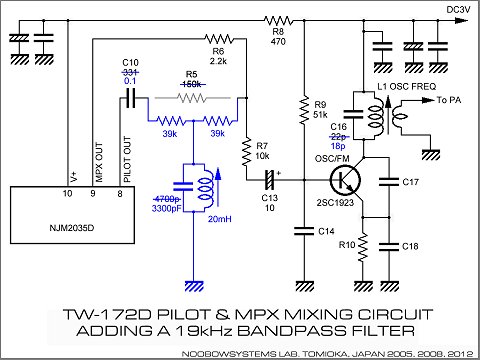

    本機のMPX信号とパイロット信号を混合させる回路は、新日本無線NJM2035Dのデータシートの「シンプルな回路例」そのままです。 簡単な構成でそれなりの性能を出すことができる、と書かれていますが、 8ピンから出ているパイロット信号は方形波なので、 この信号を9ピンからのマルチプレクス信号に加える前に19kHzのバンドパスフィルタを通せば性能改善が期待できます。





19kHzバンドパスフィルタ

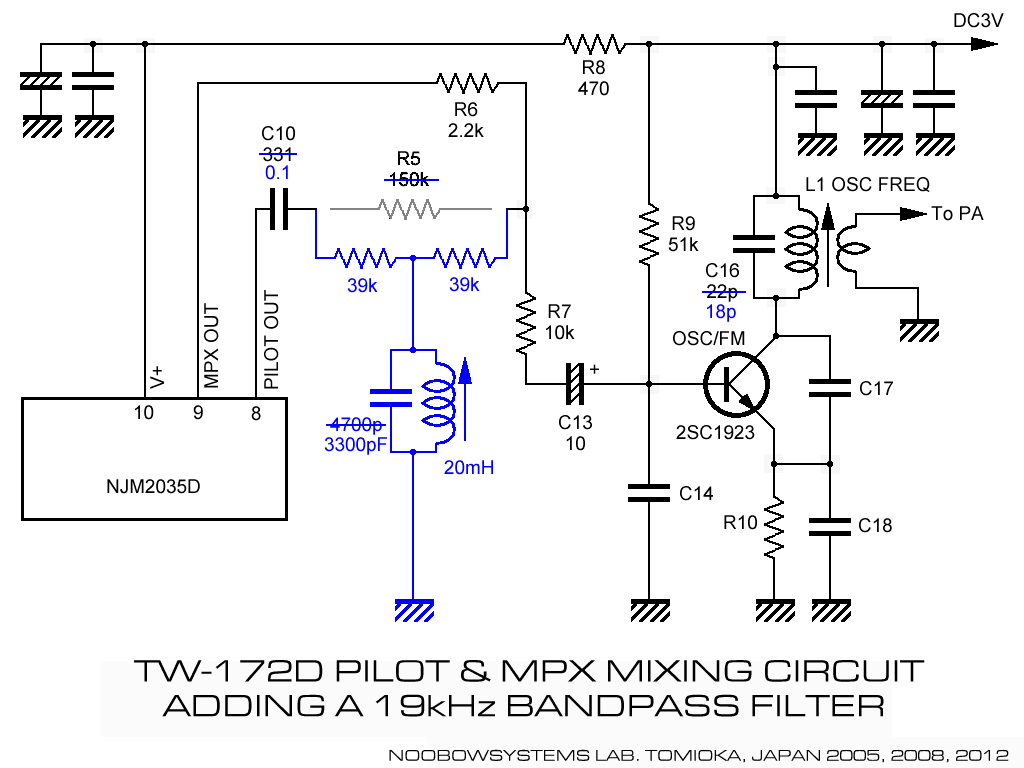

    鈴木 憲次氏著 「ラジオ&ワイヤレス回路の設計製作」 (1999年 CQ出版社 ISBN 4-7898-3279-1) の記述を参考にして、19kHzバンドパス フィルタを追加することにします。 必要な部品は39kΩ抵抗が2本、3300pFのキャパシタ、そして20mHの可変インダクタです。 新日本無線のマニュアルではインダクタと並列につなぐキャパシタは4700pFになっています。 19kHzにチューニングできればいずれでも可のはずです。

2005年 19kHzバンドパスフィルタ追加検討


    思い立って数ヶ月、ようやく秋葉原にに立ち寄る機会ができ、インダクタを購入しました。 が、その後またまた本業に忙殺されて時間がなく、いざ時間が取れたら買ってきた部品は行方不明。 まずはラボの掃除からやり直しです。

2013-12-22 買っておいた3300pFフィルムキャパシタが出てきました。





19kHzバンドパスフィルタを実装

    20mHインダクタが見つかったぞ。あれ、2個ある。 そうだ、見つからないなら買ってしまえと、いつか秋葉原に立ち寄ったときにもうひとつ買っておいたんだった。 まあいいや、つづきをやろう。って、えっ、もう7年7ヶ月も経っているの?

    買ったのは可変インダクタではなくてよくある固定のチョークコイルです。 であれば、チューニングはキャパシタで取るしかないな。 並列共振回路の計算式

を用いて20mHのインダクタで19kHzに共振させるキャパシティを求めると、3509pF を得ます。 なるほど、4700pFよりは3300pFのほうが近いわけだ。 でも3300pFの在庫はありません。 ここは実際のインダクタを用いて、現物あわせで行きます。

    シグナルジェネレータで19kHzを発生させ、バンドパスフィルタ通過後の波形をオシロスコープで観察し、 シグナルジェネレータの周波数を上下させて共振周波数を探りながら、部品在庫のなかから適切な組み合わせを探してみると、 2200pF + 1000pF + 100pF の3つを組み合わせてほぼ19kHzに共振させられました。 足してみるとなるほど3300pFになっています。

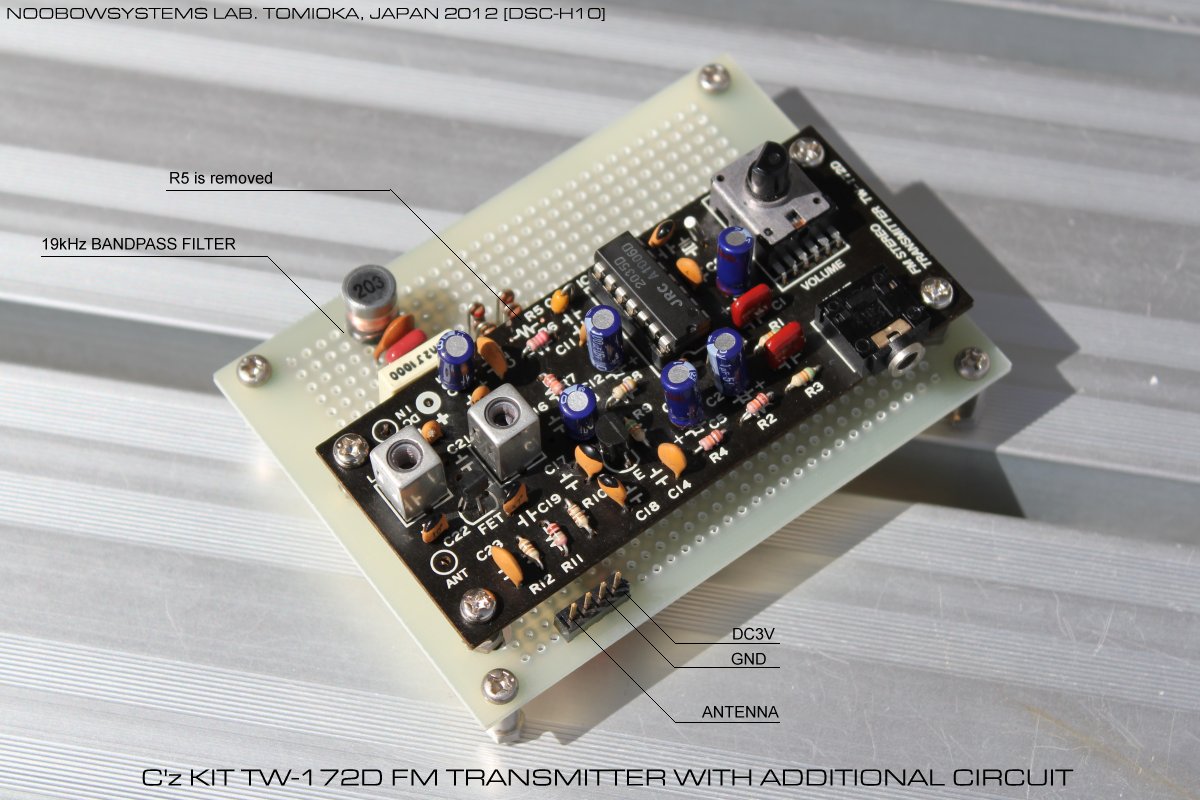

    部品を追加するために、ひとまわり大きなユニバーサル基板を奢って、写真のように仕上げました。 39kΩの抵抗はなかったので20kΩを2本直列。 将来的に外部電源で動作させたくなったら、空きスペースに3Vの安定化電源回路を追加できるでしょう。

    テストランしてみると、無音時のマルチプレクサに起因するノイズが明らかに減り、 カジュアルな音楽鑑賞用として十分な性能になりました。

    さて次はパッケージングだ。 アンプに組み込んでしまうのも便利かなと思いましたが、単体で使用可能にしておくのもいろいろ便利かな。 けっこういい性能が出ているので、タッパウェアではかわいそう。 かっこよくタカチかリードのケースに入れてやってもいいな。

    RN-1 に使ったタカチのケースがもう一個買ってあったはずだと数時間かけて保管室を探し、おお、あったあった。 でも残念、タカチKC4-10-8GSはSW-295プリント基板を収めるにはほんのわずか小さすぎました。

2012-08-14 19kHzバンドパスフィルタ実装





実験用ケースに組み込み

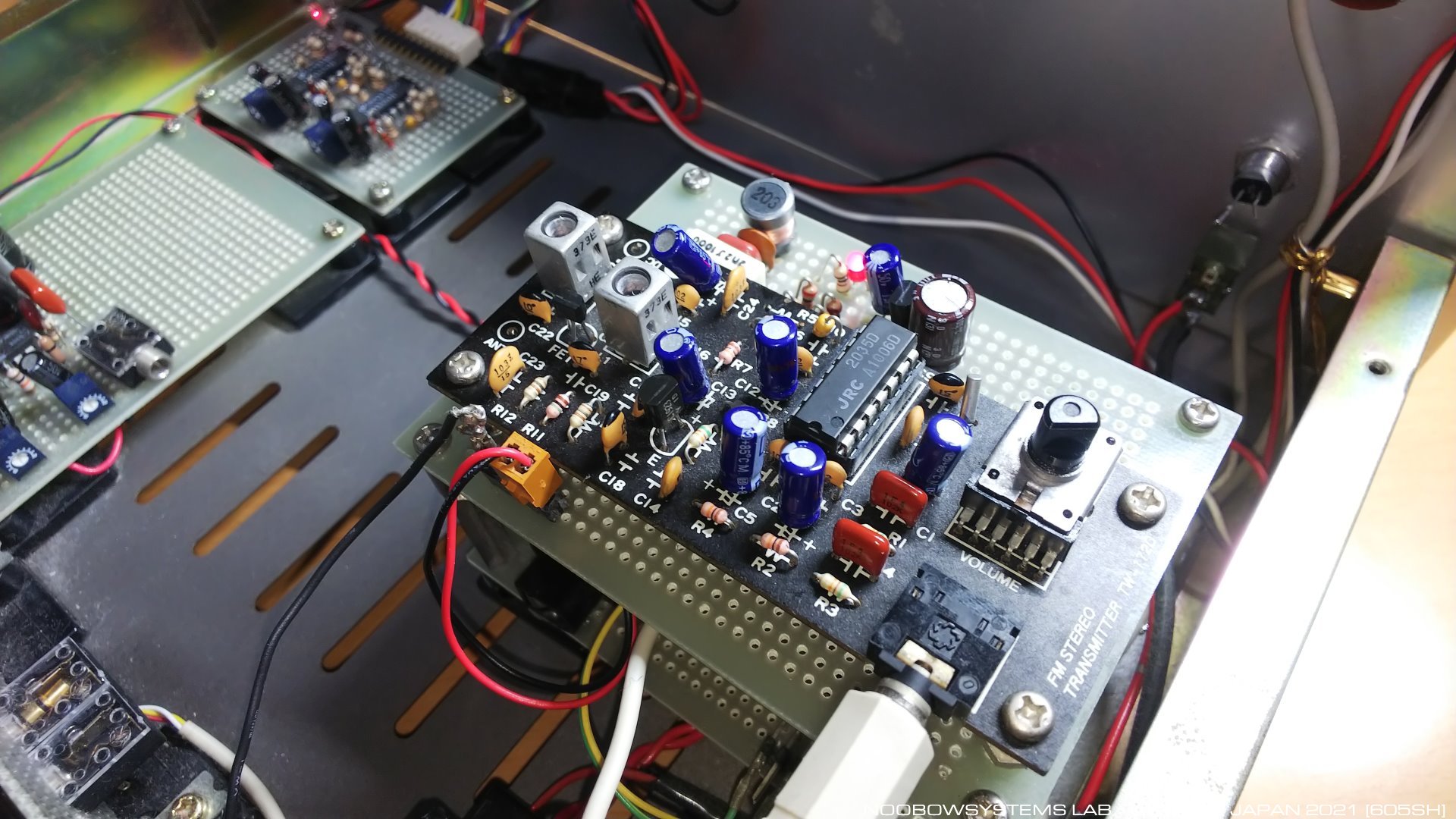

    コロナ禍で在宅勤務主体となり第3研究所の稼働率が大きく低下したので、 2011年1月から2018年10月まで稼働してくれた LM386N-3貧乏アンプ を中央研究所から引き揚げてきました。 長い間の構想でもあったので、このケースにTW-172Dを組み込みました。

    検定用電源トランスを用いた安定化電源回路から取り出した9Vを、 TW-172Dの電源電圧3Vに落とすためのシリーズレギュレータは、 TW-172Dサブボード上に組み込んであります。

    簡単な作業、と思ったのですが、あれれ? なんだかFM受信音にAC電源の50Hzのハムが乗っています。 このリードのケースは実験用ベースと思っているのでシャシーには穴を開けずにペテットで基板を留めています。 シャシーグラウンドをほとんど使っていないので、 そのへんの問題なんだろうな。 ハム音は我慢できないほどではないので、 とりあえずこれで動作開始。

2021-03-26 実験用ケースに組み込み

> 次の修理・・・松下電器DU-440 5球オールウェーブスーパー整備





ハム低減の試み

    Sherwood S-2100 FMステレオチューナ のテスト中、 目黒測器MSG-2161FMステレオ標準信号発生器 が不調になりました。 完全に使用不可能ということはないのですが、 FMの出力レベルが安定しなかったり、キャリア周波数が大きく変動してしまったり。 なので、S-2100のテストではMSG-2161と、本機TW-172Dを同時に動作させ、 交互に聞いていました。

    ポケットラジオやポータブルラジオ、 あるいはスピーカの小さいステレオラジカセで聴く分にはほとんど気にならないのですが、 Hi-Fi FMチューナと 日幸電子STA-301ステレオレシーバ を使い、16cmウーファをもつWhafedale Diamond 225で聴くと、 曲間の無音時にハム音がはっきりわかります。 これは音楽鑑賞の実用機として使うなら何とかしたいねえ。

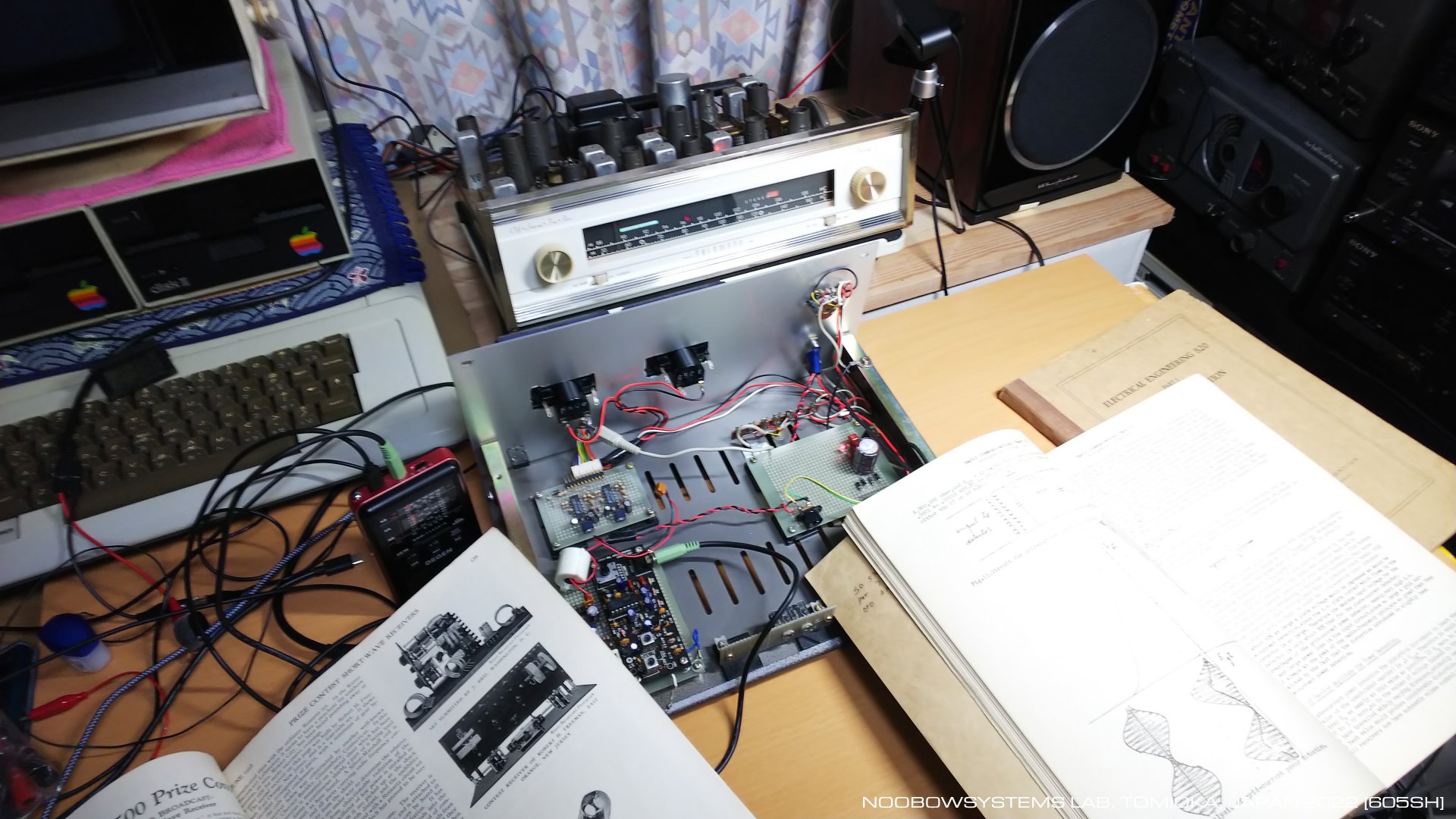

    なので、TW-172Dが組み込んである実験用ケースを開け、 ハム音削減作業を始めました。

2022-01-21 ハム音削減作業開始




    ハム対策の前に、 フロントパネルのPioneerロゴ入りVUメータ右チャネルの針がときおり固まって動かなくなってしまうことがあったので、 微量の潤滑油をメータピボットに注油。 引っ掛かりはなくなりました。

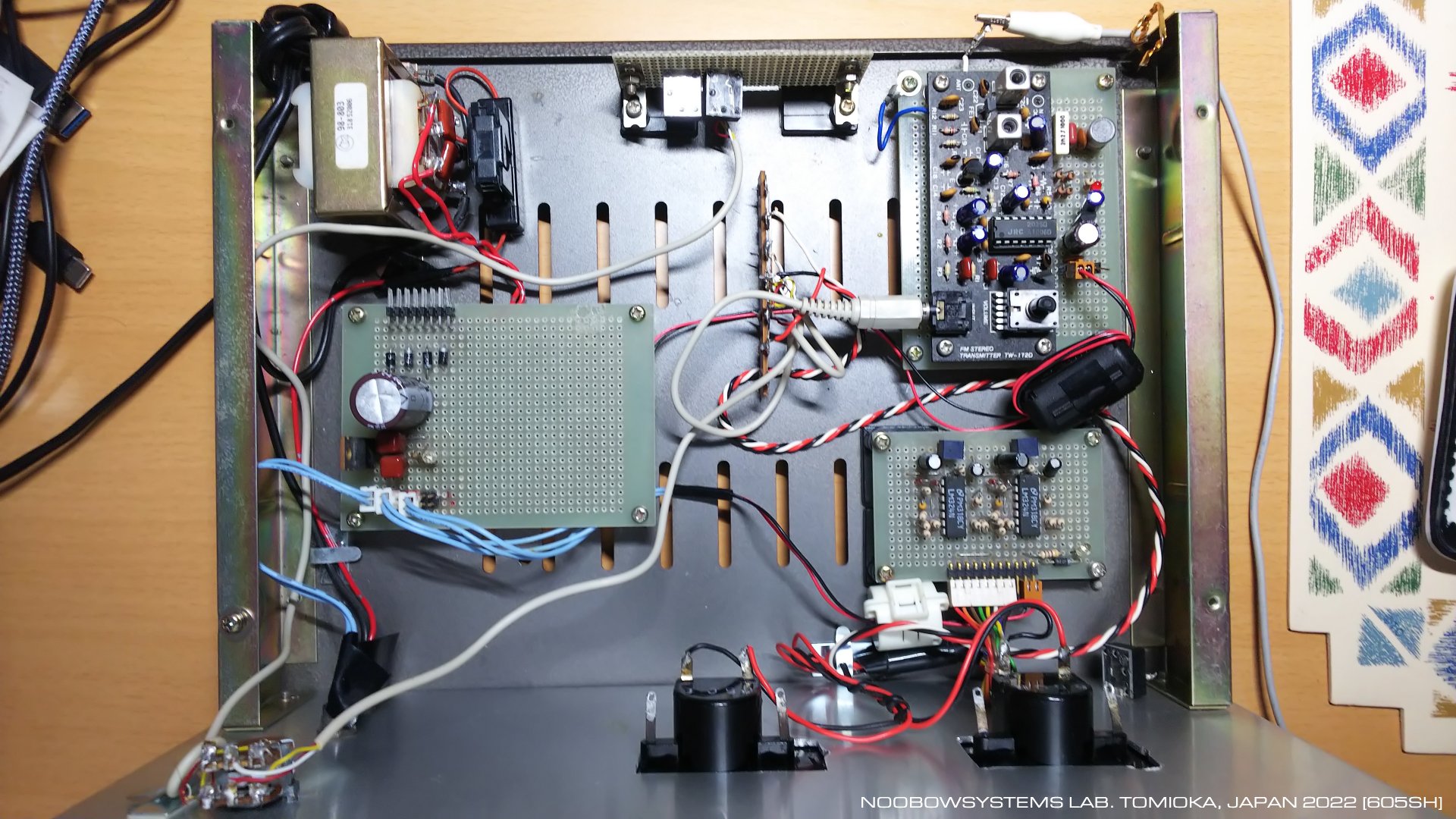

    さて、まずはしっかりシャシーグラウンドを取るために、 TW-172Dボードと9V安定化電源ボードを取り付けなおし。 原因を絞るためにLM386N-3パワーアンプボードは取り外し。 電源配策もやり直し。 でも、ハム音は消えません。 当初に比べればかなり小さくなったので効果は確かにあったのですが、 それでも、まだ。

    いったいどういう経路・しくみでハム音が混じるのか。 TW-172Dボードを006P 9V乾電池で動作させるとハム音は出ないし、 オーディオレベルメータボード電源を取り外した状態ではハム音はごくわずかでも、 レベルメータ電源をつなぐとハム音は増大します。 9V電源ボードや電源取り回しと何らかの関連があるのですが、 調べようとしてオシロのプローブをつなぐとハム音の出方は変わってしまうし、 理由を特定できません。 微弱とはいえFM送信出力が電源回路に回り込んでしまっているのではないかとも思うのですけれど。




    三日三晩あれやこれや試し、しかしほとんど進展なし。 いったん戦略的撤退とすることにしました。 あーあ。

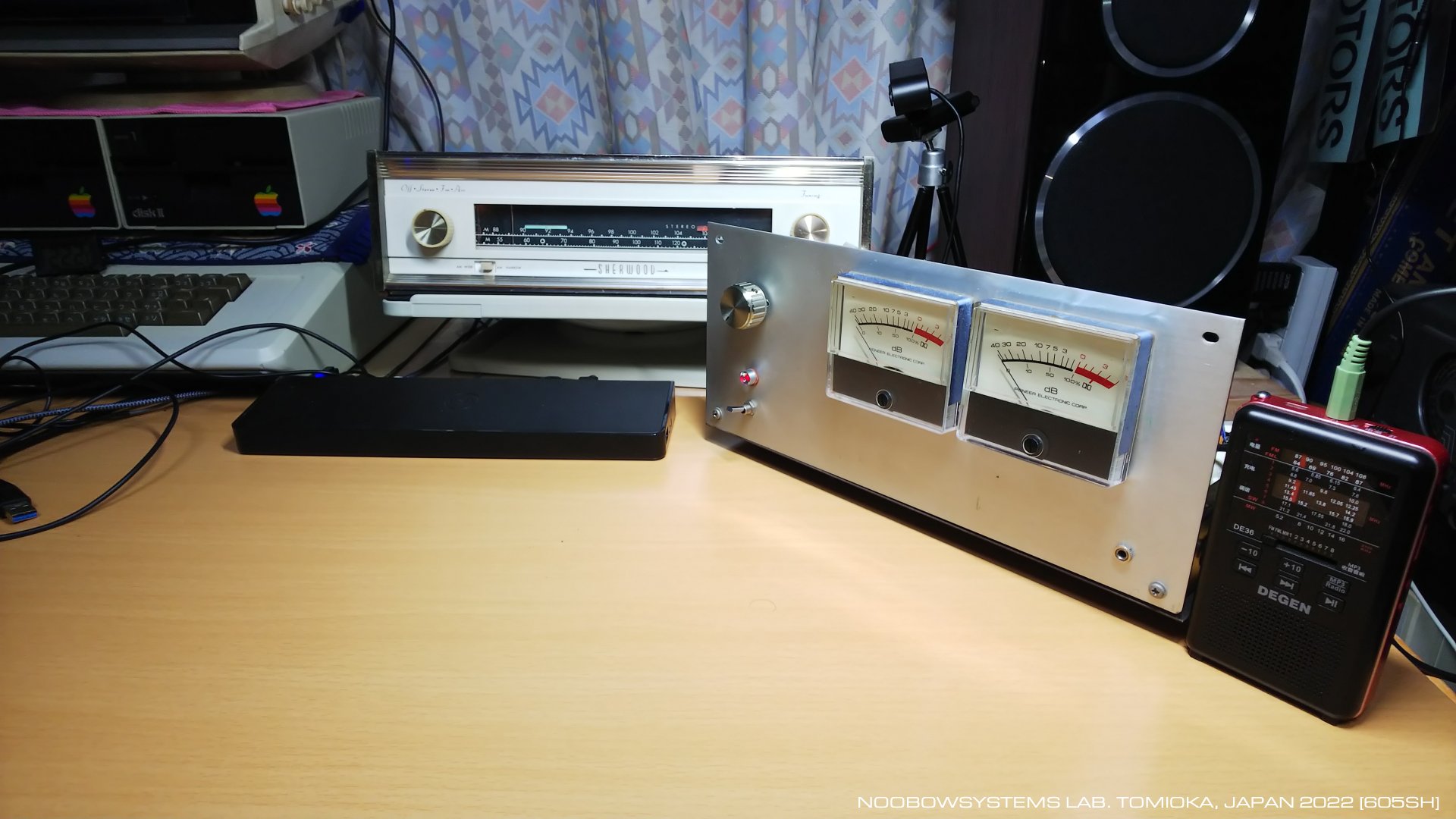

    このLEADのケースは使用済み・用済み廃却品をもらってきたもので、 いろいろなテストやら実験やらのベースに使おうと思っていたもので・・・ そういえば 2003年3月にターボ・ファルコン號で雪道でスタックした とき、 タイヤの周りのザラメ雪を掘るのに使ったのはこのケースのトップカバーだったな。 もう19年も構想途中だよ。 そのうち再チャレンジしようね。

2022-01-30 改善一時断念

> 次の作業・・・オーディオテクニカAT-MX33G ディスコミキサ



つづく・・・
